trachywiredd uchel turn cnc tyred

Mae gan beiriannau turn CNC gwely gogwydd ddyluniad sy'n helpu i wella llif sglodion yn ystod y broses beiriannu. Gall hyn helpu i leihau'r risg o gronni sglodion a gwella effeithlonrwydd peiriannu cyffredinol.

Anfon ymchwiliad

Swyddogaeth

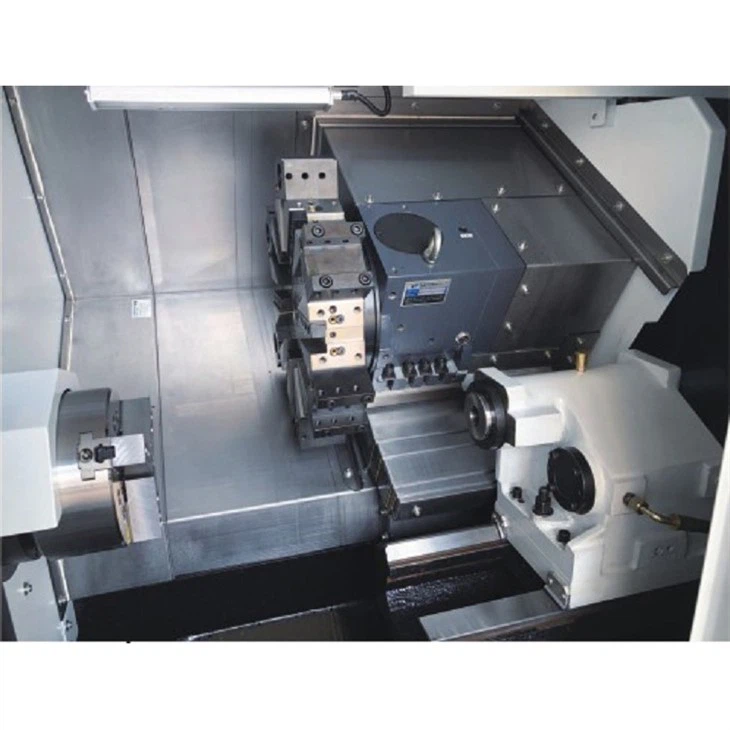

AUJ52-600 Ogwydd Gwely CNC Turn

1. turn tyred deuol Gwell Llif Sglodion: Mae dyluniad turnau CNC gwely gogwydd yn helpu i wella llif sglodion yn ystod peiriannu CNC aml-echel. Gall hyn helpu i leihau'r risg o gronni sglodion a gwella effeithlonrwydd peiriannu cyffredinol peiriant troi a melino.

2. peiriant troi a melino Anhyblygrwydd Gwell: Fel arfer mae gan beiriannau turn CNC gwely gogwydd ddyluniad mwy anhyblyg na pheiriannau gwely gwastad traddodiadol. Gall hyn helpu i leihau dirgryniad yn ystod peiriannu, gan arwain at orffeniadau wyneb gwell a mwy o fywyd offer turn tyred dwbl.

3. Newidiadau Offer Cyflymach: Mae rhai peiriannau turn CNC gwely gogwydd yn meddu ar newidwyr offer awtomatig, a all helpu i leihau amser gosod peiriannu CNC aml-echel a chynyddu effeithlonrwydd cynhyrchu peiriant CNC 5 echel mawr turn melin troi cnc.

4. turn melin cnc Ôl Troed Llai: Fel arfer mae gan beiriannau turn CNC gwely gogwydd llai ôl troed llai na pheiriannau gwely gwastad traddodiadol, gan eu gwneud yn ddewis da i weithgynhyrchwyr sydd â gofod siop cyfyngedig peiriant cnc 5 echel mawr.

5. turn twin turret Aml Echel Peiriannu Cnc Gwell Hygyrchedd: Gall dyluniad gogwydd y gwely ar wely gogwydd peiriant CNC turn ei gwneud hi'n haws i weithredwyr lwytho a dadlwytho rhannau, gan leihau'r risg o anaf a gwella diogelwch cyffredinol yn y gweithle cnc turn melin troi.

Y prif baramedrau technegol

Tabl Paramedrau
Diamedr uchaf	Mm	Φ520	Φ520
Diamedr peiriannu mwyaf a hyd	Mm	Φ360 × 550mm	Φ360 × 600mm
Capasiti stoc bar	Mm	Φ51	Φ51
Chwyldroadau gwerthyd	rpm	35-4000	35-4000
Ffurf diwedd gwerthyd	FEL	A2-6	A2-6
Gwerthyd trwy dwll	Mm	Φ66	Φ66
Teithio (X/Z)	Mm	180/550	180/600
Cyfradd bwydo cyflym	m/munud	30/36	30/36
Nifer y gorsafoedd offer	EA	12	8 (12)
Manylebau Deiliad Offeryn wedi'i Yrru	BMT55	ER25% 2c ER32	/
Diamedr bar diflas	Mm	Φ40	Φ40/Φ32
Maint y corff torrwr sefyllfa cyllell	Mm	25×25	25×25
Cyfeiriad X, manyleb sgriw cyfeiriad Z	/	X:3210 Z:4012	X:3210 Z:4012
Cyfeiriad X, manyleb rheilffordd Z-cyfeiriad	/	X:35 Z:45	X:35 Z:45
strôc tailstock	EA	425	425
Twll taprog llawes tailstock	Mm	MT4	MT4
Teithio llawes tailstock	Mm	90	90
Modur gwerthyd (parhaus/30)	Kw	11/15	7.5/11
Cywirdeb lleoli deugyfeiriadol (cywirdeb offer peiriant)	Mm	0.008	0.008
Cywirdeb lleoli ailadrodd un ffordd	Mm	0.003	0.003
pwmp iro	W/C	20	20
Pwmp oeri	Kw	0.45	0.45
Capasiti batri	kVA	14	14
Chuck maint	modfedd	8 modfedd	8 modfedd
Cyfanswm pwysau mecanyddol	Kg	3800	3800
Dimensiynau Offer Peiriant (L * W * H)	mm	260018501700	260018501700

Prif Gyfluniad
Prosiect	Brand	Man tarddiad
System CNC	Cenhedlaeth newydd 6TA-E	Taiwan
Gyrrwr servo bws	Cenhedlaeth newydd yn wreiddiol	Taiwan
X, echel Z modur servo gwerth absoliwt	Cenhedlaeth newydd yn wreiddiol	Taiwan
Prif fodur servo (7.5KW-1000)	Alffa	Shenzhen
Gwerthyd 2-6	dwyn NSK	Siapan
Trac llinell	THK	Siapan
Sgriw bêl (Dosbarth C3)	Mewn amser	Taiwan
Sgriw dwyn	NSK/NTN	Siapan
Prif gydrannau trydanol	Schneider	Almaen
852 silindr cylchdro gwag	Bedford	Domestig
Chuck hydrolig tair gên wag 8 modfedd	Bedford	Domestig
2.0kw gorsaf hydrolig pwmp spline Taiwan	Tarian gain arbennig	/
Pwmp dŵr oeri 450W	Noc	Wedi'i ariannu gan Taiwan
Pwmp iro awtomatig (pwmp gêr)	Sheng Xiang	Wedi'i ariannu gan Taiwan
Tarian fewnol	Rhan ganol	Wedi'i ariannu gan Taiwan
Cyplydd sgriw	Hong Wang	Taiwan
100-8T tyred servo (25 cyllell sgwâr)	Cheng Xin	Taiwan
Cyfnewidydd gwres	Ffrwythlon	Domestig
Cynffon hydrolig	Tarian gain arbennig	/
Yn meddu ar system Siemens 808D, mae moduron a gyrwyr echel X, Z yn Siemens gwreiddiol
Yn meddu ar system Mitsubishi E80A, mae moduron a gyrwyr echel X, Z yn rhai gwreiddiol Mitsubishi
Yn meddu ar system FANUC 0i TF, mae moduron echel X, Z a gyrwyr yn FANUC gwreiddiol
